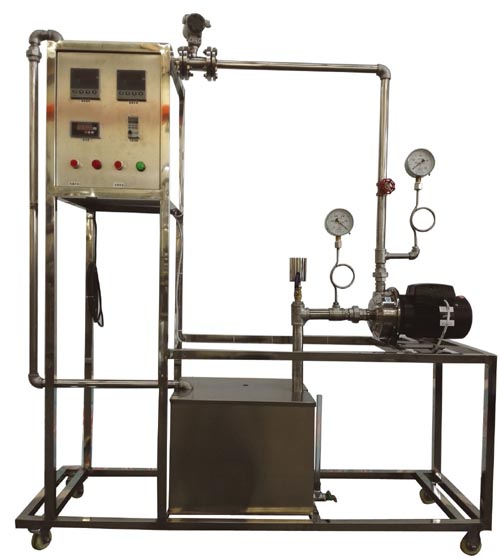

HYLXB-2型離心泵特性曲線測定實驗裝置

一、裝置功能
1、能全面了解流體流動過程中所涉及的、流量計性能、離心泵性能及管路性能概念和實驗方法。
2、學生充分了解離心泵的結構與特性、學會離心泵操作，測定恒定轉速條件下泵有效揚程(H)、軸功率(N)、及總效率（η）與泵有效流量(Q)間曲線。
3、實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。

二、實驗設備的特點
1、離心泵特性實驗采用不銹鋼臥式單級離心泵，可再現離心泵特性曲線。
2、實驗裝置數據穩定，重現性好。
3、實驗采用循環水系統，節約實驗費用。整套設備除去特殊材料外均采用不銹鋼制造，并進行精細拋光處理，體現了整個裝置的工藝完美性。由于設備均采用不銹鋼制造，從而徹底避免了設備的鐵銹清理維護工作。
三、設計參數
液體流量：0～5m3/h。
液體溫度：常溫。
四、外形尺寸
對象部分：1000×500×1800 (長×寬×高mm)，不銹鋼材質框架（帶滑輪及禁錮腳）。
五、測控部分：噴塑控制箱（含接地柱），集成于對象之上。
六、公用工程
水：裝置自帶貯水箱，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束后排空即可。
電：電壓AC380V，功率2kW，三相四線制（三火線一零線）。每個實驗室需配置1~2個接地點（安全地及信號地）。
七、實驗物料：清潔自來水。
八、對象組成
水箱：不銹鋼材質，帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。
離心泵：臥式離心泵，額定流量3.6 m3/h，額定揚程19m，額定轉速2800轉/分，額定功率0.55kW。
泵配套：不銹鋼灌泵漏斗，銅球閥排氣口，PVC底閥；泵進出口壓力指針表（含配套阻尼器）。
管路：不銹鋼材質；管道法蘭連接轉子流量計；離心泵進口處安裝溫度計。
九、數據采集型：模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量、壓力、功率、轉速等模擬量信號采集。配數據處理采集一套，在線工業組態軟件一套。
