HY-202~205型

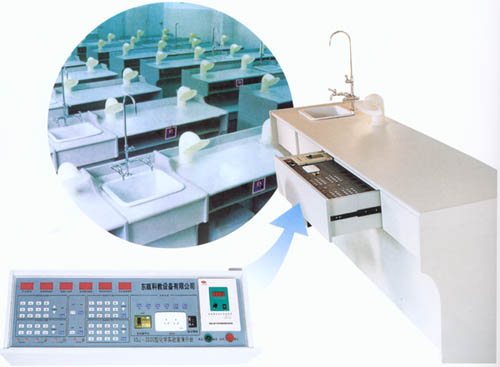

● 設備特點 ： １、本設備針對化學實驗過程中產生不同程度的有害氣體、且瞬間產生濃度高的一些現象，我們采用機械式桌面通風系統來及時排除有害氣體 ２、通風系統設計與風機考慮到降低噪音，風速可調，噪音處理符合國家標準規定的允許范圍。 ３、廢水、廢氣處理達到國家標準。 ４、桌面、水池一體化，防腐抗酸堿。 ５、教師電源采用漏電過載保護。 ６、學生交流、直流電源。 ● 技術指標 ： 1、 風系統：選用 F4 — 72 型 6.5#UPVC 工程塑料離心風機，轉速 1600r/min ，全壓 965 — 625pa ，功率 5.5Kw ，流量 8154 — 11475 立方 / 小時。 2、 換氣次數：每小時實驗室換氣次數可達 20 次以上。 3、 風速：吸風口管壁風速可達每秒 6 米以上。 4、 噪音：系統運行時室內噪音≤ 50dB(A) 。 5、 廢氣排放低于國家 GB16297—1996 中的規定值。 6、 廢水排放低于國家標準 GB3838—88V 中的規定值。 7、 教師電源：采用教學安全總電源 , 設有抽屜式教師控制臺。配有漏電自動保護裝置。教師在講臺上任意控制風機運行、風量大小、學生電源及給排水控制。 ( 教師演示臺采用國內的觸摸式和按鈕式兩供用戶選擇 ) 8、 學生電源：可為學生實驗提供交直流低壓電跟 220V 交流電源。 9、 實驗臺桌：臺面采用人造石或耐腐蝕理化板、彎曲防火板，柜身采用三聚氰胺浸漬飾面板。 ● 實驗室整體結構介紹 ： 化學通風實驗室設備結構可分為三大部分進行闡述，即地上部分、地下部分和室外部分。 一、地上部分 1 、學生桌： （ 1 ） 規格： 2800 × 600 × 780mm （四人一桌） （ 2 ） 材質： （人造石或耐腐蝕理化板、彎曲防火板） a 、人造石：化學學生桌面采用高分子合成材料利用模具一次性制造成型，側擋水、后擋水、洗手槽、防水溢紋連為一體（防水溢紋這一巧妙設計，主要是為了學生安全制作。當學生在做實驗時，不小心將化學試劑倒在桌上，則可防止試劑流出臺面損害學生身體）。具有耐酸堿、耐腐蝕、防火、抗老化、無毒、易清潔等特點，而且臺面與水槽連為一體，可確保柜身不受潮。 b 、理化板（或防火板）：學生桌面板板芯采用吸水性較小的密度材料，臺面采用耐酸堿性較好的美國著名品牌 WILSONART 威盛亞酸堿理化板（或防火板），經后成型機熱彎曲成型，表面光滑平整，整體美觀大方。 （ 3 ）柜身部分采用 16mm 厚的進口雙貼面優質高壓三聚氰胺板材料，選用優質 PVC 封邊，利用日本全自動封邊機，配用西德進口熱熔膠王，對板材截面進行封邊，粘力強、密封性好，不易吸水。 三聚氰胺板的主要性能指標如下： A 、密度： 0.5-0.8N/CM 3 B 、靜曲強度：≥ 1.8.ON/MM 3 C 、內結合強度： ≥ 0.4 ON/MM 3 D 、吸水膨脹率≤ 6% E 、醛釋放量：≤ 30 ㎎ /100g 2 、教師主控臺： （1） 規格： 2800 × 700 × 900mm （ 2 ） 材質： （人造石或耐腐蝕理化板、彎曲防火板） a 、人造石 ：化學教師桌桌面采用高分子合成材料利用模具一次性制造成型，側擋水、后擋水、洗手槽、防水溢紋連為一體（防水溢紋這一巧妙設計，主要是為了學生安全制作。當學生在做實驗時，不小心將化學試劑倒在桌上，則可防止試劑流出臺面損害學生身體）。具有耐酸堿、耐腐蝕、防火、抗老化、無毒、易清潔等特點，而且臺面與水槽連為一體，可確保柜身不受潮。 b 、理化板 （或防火板）：教師桌面板板芯采用吸水性較小的密度材料，臺面采用耐酸堿性較好的美國著名品牌 WILSONART 威盛亞酸堿理化板（或防火板），經后成型機熱彎曲成型，表面光滑平整，整體美觀大方。 （ 3 ） 結構： 講臺左側是化學化驗水槽，講臺右側是抽屜式投影儀櫥柜，講臺中間部分是講課演示部分，并設抽屜式結構，具有以下功能： a、 可以控制全室風量風速成套裝置，控制無極調速電機。 b、 控制全室各學生桌給排水系統，帶過濾防塞裝置及電磁閥裝置，因此，各學生桌用水必須依次通過教師桌的一些特配裝置，即閥門、凈水防塞裝置，以便學生節約用水，安全用電，利于學校統一管理，當出現堵塞等一些情況時，也可以方便維修。 c、 控制全室各學生桌交直流電源，教師能夠按需向各個學生輸送交流低壓電源 2-24V ，直流電源 2-24V ，交流電源 220V 。 d、 教師自用電源 220V ，穩壓交直流輸出，并具有過載、過流保護裝置。交流低壓輸出電壓： 2-24V 每 2V 為一檔，共 12 檔，追大電流 8A ；直流大電流輸出：追大電流 40A ，當電流大于 10A 時， 8s 自動關斷，電壓 9V ；直流穩壓輸出：在 1.5-24V 范圍內可任意調 ，額定電流為 3A ；直流高壓輸出： 240V 、 300V 二檔，額定電流為 300Ma. （ 4 ） 化學示教臺電器技術指標：
3 、學生交直流電源盒： 每個學生桌中間均配有翻蓋式防塵結構的學生電源盒（因配有防塵結構，可以避免與腐蝕性空氣接觸，提高了電器以及整個實驗室設備的使用壽命），可以接收教師分別送來的交流低壓安全電源 2 ～ 24V ，直流 2 ～ 24V ，交流 220V ，并具有過載保護功能。 4 、洗手槽： 化學實驗室采用陶瓷材料制作的洗手槽，規格為 340 × 400 × 180mm ，水槽設有水封式結構，可防止廢水產生氣體返回，便于過濾顆粒狀物體，防止堵塞。（高分子臺面洗手槽為高分子連體）。 5 、三聯水嘴： 采用優質銅質鍍鉻陶瓷心三聯化驗水嘴 6 、吸風罩： 采用 ABS 工程塑料注塑而成，傘狀結構和隱蔽式兩結構由學校自由選擇使用。吸風處設有網狀結構，可以有效地防止學生將碎紙等雜物塞入吸風管，而且設計的隱蔽式吸風罩能隱到與學生桌面水平，有效地改善了桌面利用率和對學生視線阻礙。另本公司設計吸風罩的軸徑可自由升降、伸縮、旋轉，有利于學生做實驗。 7 、塑料腳： 本公司采用塑料材料制作約一公分厚的塑料腳，墊于桌子底部，具有以下優點： a 、增加板與地面距離，便于打掃，防止水滲入板材引起的損壞，延長設備壽命。 b 、增大磨擦，不容易使桌子滑動，使整個教室顯得整齊。 二、地下部分 1 、通風管： 采用耐酸、耐堿、耐腐蝕、防污染、抗高壓、抗龜裂的化工專用工程塑料用機器擠壓一次成形，具有密度大，抗壓性好，而且內壁光滑，風速流暢，材質堅固，連接性好，使用壽命長等特點，請參考具體指標。 地下通風管具體可分直徑為 400mm 的主通風管，壁厚為 5mm ，灰白色，可有效地抗紫外線；主通風管兩側連接的直徑為 200mm 的圓支管， ( 以 56 座為例，共有 14 條，支管距離根據教室的大小、課桌排放而設計 ) ；還在在每條圓支管上又連接有 4 條直徑為 110mm 的圓支管通向各個學生桌臺面。 地下通風管道整體呈自然彎曲狀，可以有效地減少風的阻力及摩擦所產生的噪音，減少了對學生的影響，提高教學質量。 2 、消音器： 每個學生座特配有一套噪聲消聲器連接在直徑為 110mm 圓支管上，選用化工專用工程塑料，耐酸堿性好，并且內壁配置有吸音作用的材料，有效率為 90% ，大大地減少風量流動時所產生的噪音，可將噪音控制在 50db 以下，達到國家規定的排放標準。 3 、風量風速分配器： 全室每個學生桌特別配置風力平衡裝置，使全室風量風速相當平衡，可用儀器測試。 4 、排水管： 給水采用鍍鋅管材料，規格為 1 寸和 4 分管；排水則采用 UPVC 塑料管，規格為 Φ 75mm ，具有較強的耐腐蝕，耐酸堿性。 5 、電線規格有 1 2、 1.5 2、 2.5 2、四芯線等。 三、室外部分 1 、風機： 型號： F4—72 型 6.5# 離心式風機 功率： 5.5KW 轉速：可在 0—1680r/min 之間調節 風量： 7000—18500 立方米 / 小時 風壓： 1334.2—920pa 毒氣排污率： 97% 此風機采用化工專用工程塑料制作而成，具有較強的防腐蝕、防老化、耐酸堿 性。而且每臺風機均配有風機減振口，進出口消音器。風機配有變頻調速電機， 由變頻電機無級調速。具體可根據學校教室的大小、數量來確定功率、數量。 2 、防雨帽： 采用化工專用工程材料，具有耐酸，耐腐蝕的作用。 ● 化學實驗室通風裝置基本配置 ： (56 座為例 )

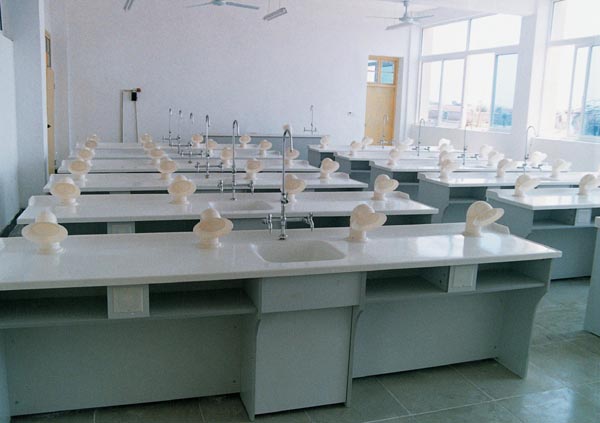

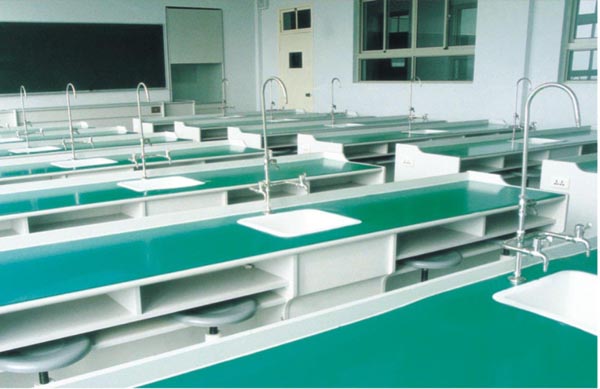

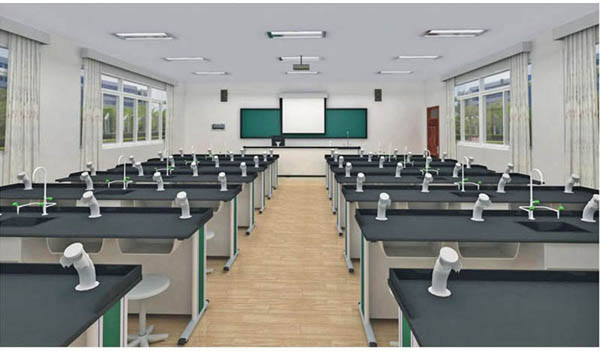

以下是不同臺面實驗臺
產品系列：（請點擊） HY-202型化學實驗室設備 HY-203 型化學實驗室設備、隱蔽式化學通風實驗室設備 HY-204 型化學實驗室設備、鋼化玻璃臺面化學通風實驗室設備 HY-205 型化學實驗室設備、化學通風實驗室設備（實芯理化板臺面） HY-303型生物實驗室設備（生物觀察、解剖實驗臺） 高�；瘜W(xué)實驗室專業實驗臺 HY-9901S型多媒體全數字語音室設備 HY-9900S型多媒體全數字語音室設備
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
