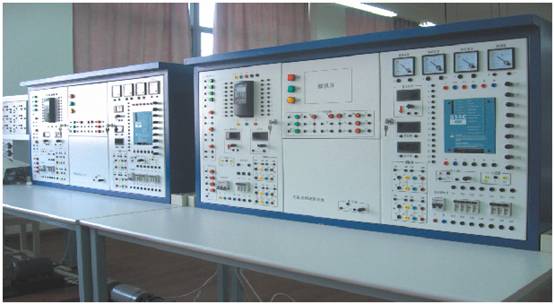

HYX-2型交直流調速實訓裝置
產品特點： 交直流調速實訓裝置主要訓練和考核學員對交流變頻器和直流調速裝置的參數設置和系統應用能力，通過對交流變頻器控制電路和所控制電機負載的精心設計，使學員通過實訓掌握交流電動機變頻控制各種典型的工作狀態；通過對直流調速裝置主回路、控制回路和直流電動機負載的精心設計，使學員通過實訓掌握直流電動機調速各種典型的工作狀態。
二、性能指標： 1、工作電源：~3N/380V/50HZ 2、整機容量：≤1.5KVA 3、規格：1600×750×1500 4、重量：300Kg 5、工作環境：溫度－10℃～＋40℃ 相對濕度＜85%（25℃）
三、主要組件： 歐陸514C直流調速器、西門子M440變頻器、他勵式直流電機2臺(同軸)220V/400W、直流測速發電機27.5V/Kr/Min、三相異步電機380V/370W、直流電壓表0~200V，電樞電壓表250V、電樞電流表5A、勵磁電流表1A、轉速表2000R、按鈕、空氣開關、保險絲、接觸器、電位器。
四、實訓項目 440變頻器裝置的面板認識，440變頻器參數設置，440變頻器基本操作方法，440變頻器數字量控制三段速、440變頻器數字量控制四段速，514C變頻器裝置的面板認識，514C開關設置，514C雙閉環不可逆調速控制，514C雙閉環可逆調速控制。
